Cantilever extérieur galvanisé à chaud

En extérieur, la corrosion est le premier risque. Face à l'humidité, à la pluie, au gel et aux environnements industriels, elle devient rapidement l'enjeu principal pour la tenue du stockage et pour la sécurité. Un cantilever installé en extérieur ne peut pas être traité comme un rayonnage intérieur.

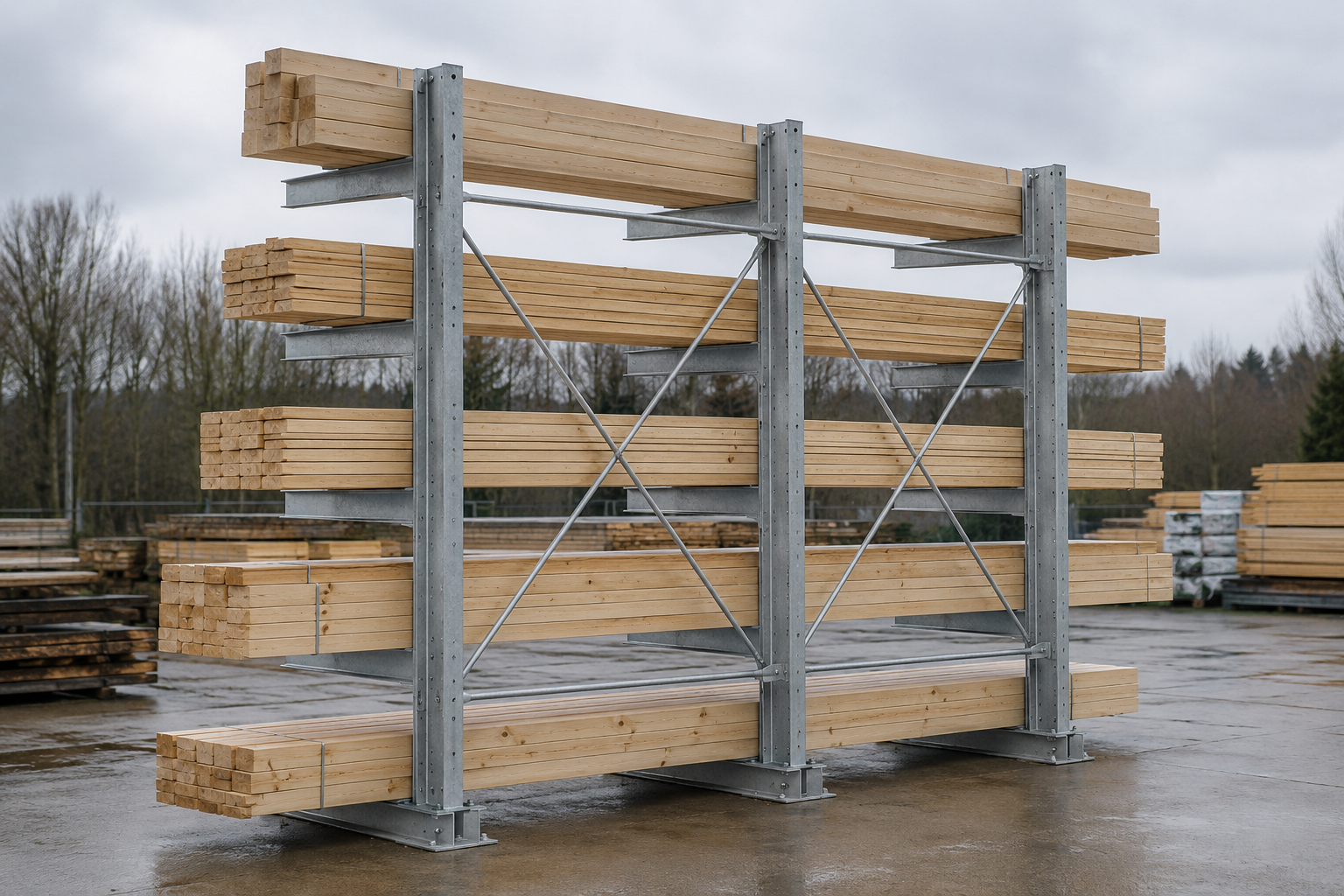

Le cantilever galvanisé à chaud est conçu pour stocker en extérieur des produits longs et encombrants comme le bois, les tuyaux, les tubes, les panneaux ou d'autres matériaux industriels. Sa structure en acier reçoit des bras réglables en hauteur, sur plusieurs niveaux, en gamme légère, mi-lourde ou lourde selon la charge à porter.

L'absence de montant en façade laisse la prise au chariot libre sur toute la longueur du niveau, ce qui préserve la souplesse de manutention.

Avant de commander, plusieurs critères sont à regarder : charge, longueur, hauteur, profondeur, environnement, installation et finition. Voici les points techniques à connaître, et ceux qui réservent des surprises.

Quels sont les usages d'un cantilever extérieur ?

Le cantilever reçoit les charges qui ne tiennent pas sur une palette et dont la longueur dépasse le pas d'une échelle de rack classique. En extérieur, quatre usages dominent.

• Négoce de matériaux et scieries : bois de charpente, bastaings, poutres, panneaux. C'est l'usage le plus courant, souvent en bordure d'allée de circulation.
• Sanitaire, chauffage et travaux publics : tubes PVC, gaines, canalisations, fourreaux, stockés en cour.
• Métallurgie et serrurerie : profilés acier et aluminium, tubes, fers plats, barres.
• Stockage tampon des menuiseries, charpentiers et loueurs de matériel : échelles, éléments longs en attente de chantier.

Chez Rack Market, le galvanisé à chaud est la finition prévue pour l'extérieur

Sur les modèles Rack Market, les trois gammes de cantilever existent en deux finitions : époxy pour l'intérieur, galvanisé à chaud pour l'extérieur. Le choix ne se fait pas sur le budget mais sur l'exposition. Une peinture époxy, même à 90 ou 120 microns comme sur nos bras, protège tant qu'elle est intacte. Dès qu'un choc de fourche l'entame ou qu'une arête de perçage reste à nu, la corrosion peut démarrer sous le film et progresser autour de la zone endommagée en le décollant.

La galvanisation à chaud, elle, lie le zinc à l'acier sur l'ensemble des surfaces atteintes par le bain, perforations et arêtes de découpe comprises. Ce qui la rend adaptée à une exposition permanente n'est pas son épaisseur, c'est le comportement du zinc lui-même. Sur nos gammes, elle porte sur la totalité de la structure et pas sur une partie des pièces seulement, ce qui n'est pas la règle sur ce marché.

Tous les « galvanisés » ne se valent pas

C'est le point le plus mal compris de ce marché, et celui qui rend deux devis difficiles à comparer. Le mot galvanisé recouvre des procédés différents, dont les performances face à la corrosion n'ont rien de comparable.

Galvanisation à chaud ou acier pré-galvanisé

La galvanisation à chaud consiste à tremper la pièce terminée dans un bain de zinc en fusion. Le zinc se dépose sur toutes les surfaces atteintes par le bain, y compris les arêtes de découpe, les perforations et l'intérieur des profilés ouverts.

L'acier pré-galvanisé suit la logique inverse : la tôle est revêtue en continu, puis découpée et formée. Partout où l'acier a été coupé ou percé après coup, la tranche est nue. Sur une structure extérieure, ces tranches sont autant de points de départ possibles pour la corrosion.

Les deux produits s'appellent « galvanisé ». Un seul est prévu pour rester dehors en permanence.

Pourquoi les soudures font la différence

Souder de l'acier déjà galvanisé pose un problème réel : le zinc se vaporise sous l'effet de la chaleur et provoque des soufflures dans le cordon, c'est-à-dire des bulles qui affaiblissent la soudure. Peu de fabricants maîtrisent cette opération.

D'où une pratique répandue : galvaniser après soudure les pièces simples, et se contenter d'une finition inférieure sur les éléments assemblés. Une colonne de cantilever est formée de deux profils en C soudés. C'est donc précisément la pièce sur laquelle la question se pose.

La galvanisation partielle, difficile à repérer

Un cantilever se compose de quatre familles d'éléments : colonnes, bras, bases et contreventements. Rien n'oblige un fabricant à leur appliquer le même traitement, et il arrive qu'une offre présentée comme galvanisée ne le soit à chaud que sur les bras.

Le procédé coûte cher. Le limiter à une partie de la structure réduit le prix de vente sans que la différence se voie au premier coup d'œil, puisque toutes les pièces sont grises. Le client s'en aperçoit quelques hivers plus tard, quand les pieds de colonne se dégradent avant le reste.

Notre position sur ce point

Chez Rack Market, la galvanisation à chaud porte sur l'ensemble de la structure : colonnes, bras, bases et contreventements. Pas seulement les bras, pas seulement les pièces les plus simples à traiter.

Cela signifie aussi que nos colonnes sont soudées, puis trempées. C'est l'ordre qui compte : une colonne assemblée avant galvanisation ne présente ni soudure sur zinc ni soufflure dans le cordon, et le bain protège l'intérieur des profilés autant que l'extérieur.

Les questions à poser avant de comparer deux prix

• Quels éléments sont galvanisés à chaud : la totalité de la structure, ou seulement certaines pièces ?
• La galvanisation intervient-elle après fabrication, ou l'acier était-il déjà revêtu avant découpe ?
• Les colonnes sont-elles soudées puis galvanisées, ou soudées après galvanisation ?
• Quelle norme s'applique, et quelle épaisseur de zinc est garantie ?

Un fournisseur qui répond précisément à ces quatre questions vous donne de quoi comparer. Un écart de prix entre deux cantilevers extérieurs s'explique souvent ici, et pas sur la quantité d'acier.

Posez ces questions à chacun de vos fournisseurs avant d'arbitrer sur le prix. De notre côté, la réponse est la même pour les quatre familles de composants.

Un cantilever galvanisé à chaud reste-t-il protégé après un choc ou une rayure ?

Le zinc est moins noble que l'acier : en présence d'humidité, les deux métaux forment une pile dans laquelle le zinc se consomme en premier. Si une rayure met l'acier à nu, le zinc qui borde la zone continue donc de le protéger. C'est ce qu'on appelle la protection sacrificielle : le zinc se consomme à la place de l'acier. Une peinture n'offre rien de tel, et sous un époxy rayé l'acier est seul.

Cette protection a une limite de portée. Elle agit sur une distance courte à partir du zinc intact, de l'ordre de quelques millimètres. Un ripage de fourche qui arrache le revêtement sur une large bande dépasse cette capacité, et de la rouille apparaîtra au centre de la zone.

La règle pratique : une rayure fine ou un impact ponctuel ne demandent aucune intervention. Dès qu'une zone mise à nu devient significative au regard de cette portée, ou dès qu'il y a déformation du métal, elle doit être examinée et traitée. La réparation se fait par application d'une peinture riche en zinc, qui restitue l'effet sacrificiel. Une peinture antirouille classique ne remplit pas cette fonction.

La galvanisation ne vieillit pas de la même façon partout

Galvanisé à chaud ne veut pas dire durée de vie identique en tout point du territoire. La vitesse de consommation du zinc dépend de l'agressivité de l'atmosphère, classée par catégories de corrosivité selon la norme ISO 12944-2.

Les embruns transportent des chlorures bien au-delà de la ligne de côte, et un site situé à quelques kilomètres d'un port ou d'une façade maritime n'est pas exposé comme un site rural. L'orientation compte aussi : une façade exposée aux vents dominants reçoit davantage de dépôts.

Quatre informations nous permettent de valider une configuration extérieure : la commune d'implantation, la distance approximative au littoral, la présence d'une installation industrielle à proximité, et la présence ou non d'une couverture au-dessus de la structure.

Le cas trompeur du stockage sous auvent

Une toiture arrête la pluie directe, pas la condensation ni les projections latérales. Sur ces implantations réputées abritées, une finition époxy se dégrade alors que la structure est considérée comme protégée. Le galvanisé à chaud reste la finition à privilégier dans ce type de configuration.

Le stockage de bois demande une vigilance particulière

C'est l'usage principal d'un cantilever extérieur, et c'est aussi celui qui sollicite le plus le revêtement. Les tanins de certaines essences, chêne et châtaignier en particulier, ainsi que certains produits de préservation du bois, attaquent le zinc lorsqu'ils sont mis en contact prolongé avec lui en présence d'humidité.

Le risque n'est pas le stockage de bois en soi, c'est le contact permanent d'un bois vert ou détrempé avec la même zone de bras pendant des mois. La corrosion se concentre alors sur quelques centimètres, à l'endroit de l'appui.

Deux réflexes limitent nettement le phénomène : laisser l'air circuler sous les charges plutôt que de poser le bois à plat sur toute la longueur du bras, et faire tourner les emplacements sur les stocks dormants. Sur du bois fraîchement traité, un temps de ressuyage avant mise en rack aide également. L'essence, le traitement et l'exposition réelle du site font le reste.

Comment vérifier la galvanisation à chaud à la réception ?

Le contrôle se fait avant montage, pendant que la réserve reste possible sur le bon de livraison. C'est le meilleur moment pour constater un dommage de transport.

Les dépôts blancs pulvérulents sont de l'oxyde et de l'hydroxyde de zinc, formés quand des éléments voyagent ou stationnent empilés serrés et humides, sans circulation d'air permettant au revêtement de se passiver. Le phénomène est superficiel dans la grande majorité des cas. À réception, déballez et stockez à plat avec des cales intermédiaires plutôt qu'empilé sous bâche.

La différence entre un dépôt superficiel et une zone dégradée se fait au brossage : si le gris métallique réapparaît, le revêtement est intact. Un élément déformé, lui, ne se monte pas : au-delà du revêtement, la déformation signale un effort qui a pu altérer la capacité mécanique de la pièce.

Comment choisir un cantilever pour stockage extérieur ?

Le bon cantilever n'est pas celui qui porte le plus lourd. C'est celui dont la capacité, la profondeur et le nombre de niveaux correspondent à la marchandise réellement stockée. Une structure surdimensionnée coûte plus cher et occupe plus de surface au sol sans rien apporter.

Six éléments déterminent la configuration, dans cet ordre.

• La nature et la longueur des charges. Bois, tubes, tuyaux, panneaux, profilés métalliques ne se comportent pas pareil, ni au stockage ni face au vent. La longueur des éléments fixe l'entraxe entre colonnes.
• Le poids par bras. C'est ce qui détermine la gamme. Comptez la charge réelle d'un empilement complet, pas celle d'une pièce isolée.
• La profondeur utile, c'est-à-dire la longueur de bras. Elle doit couvrir la largeur de l'empilement sans dépassement notable en extrémité.
• La hauteur de stockage, qui fixe la hauteur de colonne et le nombre de niveaux.
• L'environnement, qui fixe la finition. Voir la matrice plus haut.
• La surface disponible et le mode de manutention, qui conditionnent l'implantation et la largeur d'allée.

Un point d'attention fréquent : le nombre de niveaux se calcule sur la hauteur des charges empilées augmentée du dégagement nécessaire à la manutention, pas seulement sur la hauteur de colonne divisée par le pas de réglage.

Quelle gamme de cantilever galvanisé à chaud choisir ?

Les trois gammes existent en galvanisé à chaud, sur l'ensemble des composants. La gamme se choisit sur la charge par bras, la hauteur de colonne sur la hauteur de stockage utile.

Les charges s'entendent uniformément réparties sur le bras. Une charge ponctuelle en extrémité réduit la capacité admissible. Le configurateur rappelle la charge retenue à chaque étape de la configuration.

Les longueurs de bras de 600 mm et de 1500 mm existent en finition époxy, mais pas en galvanisé à chaud. Pour une implantation extérieure, les trois longueurs disponibles sont 800, 1000 et 1200 mm.

La longueur de base se choisit en fonction de la longueur de bras : 1100 mm pour des bras de 800 mm, 1300 mm pour 1000 mm, 1500 mm pour 1200 mm en gamme légère. Cette relation conditionne la stabilité au renversement, et le configurateur l'applique automatiquement.

Vent, neige et ancrage : ce qui dimensionne réellement une structure extérieure

Sur un cantilever intérieur, le contreventement reprend les efforts de manutention. En extérieur, il reprend aussi le vent, et c'est souvent lui qui dimensionne l'installation.

Deux structures identiques n'ont donc pas la même contrainte. Un cantilever chargé de tubes laisse passer l'air. Le même chargé de panneaux pleins présente une paroi. C'est pourquoi les actions du vent, définies par l'Eurocode 1 partie 1-4, dépendent de la surface exposée autant que de la région, du terrain et de la hauteur. En zone de montagne, les charges de neige de l'Eurocode 1 partie 1-3 s'ajoutent, en particulier si une couverture est prévue.

L'ancrage suit la même logique. Sur les modèles Rack Market, les colonnes se fixent par quatre chevilles M10x75 dans un support béton capable de reprendre les efforts verticaux et le moment de renversement. Un enrobé ou une plateforme en grave compactée ne conviennent pas : la structure s'enfonce progressivement et perd son aplomb. Si vous ne disposez pas des caractéristiques de votre dalle, contactez-nous avant de commander.

Fixations et couple galvanique

En milieu humide, un métal plus noble en contact avec le zinc accélère sa consommation locale. Une visserie inox en contact permanent avec un élément galvanisé à chaud crée cette situation. Pour tout remplacement de boulonnerie, restez sur une fixation compatible avec la galvanisation plutôt que de monter de l'inox en pensant mieux faire.

Comment installer un cantilever extérieur ?

Le montage se fait en kit, avec un outillage courant de montage et un matériel de perçage adapté au support béton. L'ordre des opérations conditionne la stabilité finale.

1. Vérifier la dalle : nature, épaisseur, état de surface, planéité. C'est le seul point qui ne se rattrape pas après coup.
2. Tracer l'implantation au sol et définir l'alignement des colonnes ainsi que la largeur d'allée de manutention.
3. Percer le béton à travers les trous d'ancrage prévus dans les platines, puis mettre en place les colonnes sans serrage définitif. Ne créez aucun perçage supplémentaire dans les platines, colonnes ou bras.
4. Monter les contreventements horizontaux et diagonaux, qui donnent sa géométrie à l'ensemble.
5. Contrôler l'aplomb des colonnes et la planéité de l'ensemble, puis caler si nécessaire.
6. Serrer définitivement les quatre chevilles d'ancrage par colonne.
7. Poser les bras au niveau voulu et engager les clavettes de sécurité.
8. Vérifier après perçage qu'aucune zone galvanisée n'a été endommagée, et retoucher au zinc si nécessaire.
9. Contrôler l'ensemble avant première mise en charge, et afficher les charges admissibles à proximité de la structure.

Prévoyez le montage par temps sec : un serrage d'ancrage sur dalle détrempée ne donne pas la même tenue.

Peut-on percer, couper ou souder un cantilever galvanisé à chaud ?

Deux questions se posent, et elles sont indépendantes : protéger à nouveau l'acier mis à nu, et garantir que la pièce conserve sa capacité mécanique. Une retouche au zinc réussie ne rend pas une modification structurelle acceptable.

Sur le volet anticorrosion, toute intervention qui met l'acier à nu, perçage, découpe, meulage ou soudage, demande une reprise à la peinture riche en zinc. Le soudage détruit en outre le revêtement bien au-delà du cordon lui-même, du fait de la chaleur.

Sur le volet mécanique : les colonnes, les bras et les contreventements sont dimensionnés en l'état. Percer un bras, le raccourcir ou y souder un accessoire modifie sa section résistante et invalide les charges admissibles annoncées. Un perçage supplémentaire dans une colonne, en particulier dans une zone déjà perforée, réduit la matière disponible là où les efforts transitent.

Si votre besoin ne rentre pas dans les dimensions du catalogue, une configuration sur mesure coûte moins cher qu'une structure modifiée dont plus personne ne garantit la charge.

Galvanisé à chaud ne veut pas dire sans entretien

La norme NF EN 15635 encadre l'utilisation et l'inspection des équipements de stockage : contrôle visuel régulier par un utilisateur désigné, inspection annuelle par une personne technique compétente. En extérieur, quelques points s'ajoutent à cette inspection.

• Pieds de colonne et platines d'ancrage : c'est là que l'eau ruisselle et stagne, et que la terre et les feuilles s'accumulent. Dégager ces zones est le geste d'entretien le plus utile.
• Chevilles d'ancrage : contrôle du serrage, en particulier après un hiver avec cycles de gel.
• Zones de contact charge sur bras : point d'attention sur le bois, voir plus haut.
• Après tout choc de chariot : évaluer l'étendue de la zone mise à nu et retoucher dès qu'elle dépasse une simple rayure.
• Clavettes de sécurité des bras : contrôle de présence et de position après chaque modification de niveau.
• Corrosion localisée : rechercher les zones où l'eau peut rester prisonnière plutôt que d'inspecter uniformément la structure.

Ces contrôles ne demandent pas de compétence particulière et se font en même temps que la ronde de sécurité habituelle. Ils prennent quelques minutes et évitent l'essentiel des dégradations observées sur les installations extérieures.

Quel est le prix d'un cantilever extérieur galvanisé à chaud ?

Le prix dépend de la hauteur des colonnes, de la longueur des bras, du nombre de niveaux, de la gamme retenue et du nombre de travées. Il n'existe donc pas de prix unique valable pour toutes les installations, et un tarif affiché hors contexte n'a pas de sens sur ce type de produit.

La finition entre aussi dans le calcul : le galvanisé à chaud représente un surcoût par rapport à l'époxy. Pour le mesurer sur votre cas, configurez une structure identique avec chacune des deux finitions et comparez les deux montants.

Le configurateur affiche le prix de votre configuration complète avant commande, à partir de votre besoin réel. Pour une grande longueur, une charge élevée ou une implantation extérieure particulière, envoyez-nous une demande avant de commander : nous vérifions la configuration.

Où acheter un cantilever extérieur galvanisé à chaud ?

Rack Market vend en ligne ses rayonnages cantilever galvanisés à chaud, sans passage obligé par un devis. Le configurateur permet de choisir la gamme, la finition, les dimensions et le nombre de niveaux, puis d'afficher le prix et de commander directement.

Les composants sont également disponibles à l'unité pour compléter ou étendre une installation existante : colonnes, bras galvanisés à chaud, bases et contreventements se commandent séparément.

L'expédition intervient sous 72 h.
